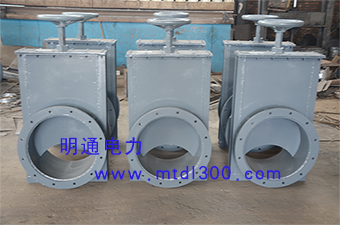

一．产品概述
插板式耐磨单芯可调缩孔用于磨煤机出口水平送粉管道，控制磨煤机出粉的煤粉流量。我公司产品采用国外先进技术研制而成，缩孔底部为一完整圆形管道，可避免因缩孔底部聚集煤粉，造成芯板不能调节或引起煤粉爆炸的缺陷。 它通过手轮上的旋转力矩，经过传动杆上下传动带动阀板做上下运作，以达到调节管道流通截面积的目的

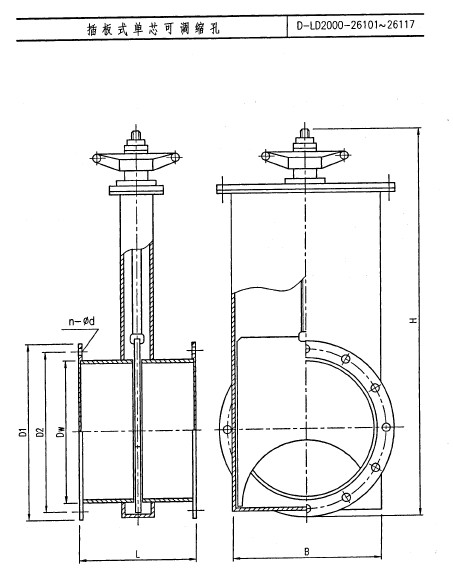

二、结构简介
  1. 通过手轮旋转操作，带动闸板作上下移动。
  2. 调节管道内的风粉混合物，使流体通过管道流动，调节一次风管的阻力，以控制磨煤机的出粉量 。
  3. 内置式全封闭螺杆传动调节闸板，结构紧凑，并设计有标尺，指示闸板的启闭调节位置。
  4. 采用防磨损结构设计，闸板为特殊耐磨材料制作，使用寿命长。
  5. 结构紧凑，安装空间小。
  6. 操作力矩小，转动灵活可靠。
  7. 闸板启闭通过标尺指示，方便定期进行记录调整。
三、技术参数
1．产品型号：SK-φ（通径）mm
2. 公称通径:DN200-DN600
3．最小流通面积:截面积25%（或按客户要求确定）
4．最大流通面积:截面积100%
5．设计承压能力：0.35MPa
6.  连接方式：法兰螺栓连接或直对对焊连接
四. 订货须知
   1. 用户提供送粉管道外径尺寸。
   2. 连接方式。
   3. 订货前供方提供安装总图给需方确认。
