门类

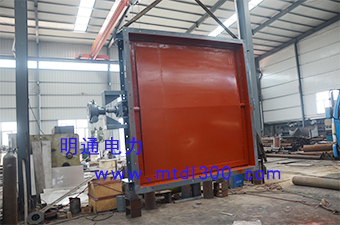

挡板门式调节门

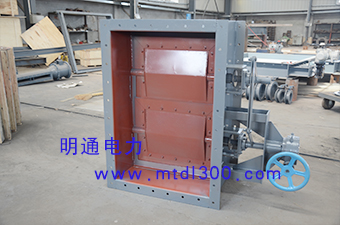

 挡板门式调节门

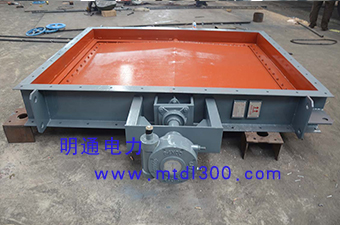

 挡板门式调节门

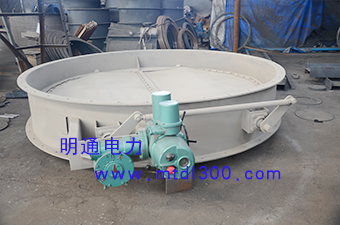

 挡板门式调节门



挡板门式调节门


一.产品概述
百叶窗式调节挡板门是火力发电厂锅炉机组烟、风道系统中的重要设备之一,它用于烟、风道系统中调节介质流量。在挡板转动90°行程内的不同开启位置时通过不同的介质流量以达到调节流量的目的。在锅炉烟、风系统中作调节一、二次风比例及磨煤机热风温度。一般布置在磨煤机入口前冷热一次风道中,也可用于带微量灰粒的烟道中调节烟气流量,如再循环烟气管路等。
    百叶窗式调节挡板门适用于冷、热风道或烟道,当挡板在90℃行程内开度变化时,通过管路中的介质流量和压头也相应呈线性改变,风门的线性调节特性优良,运行稳定可靠。
该产品工作可靠、启闭灵活、密封严密,是火电厂锅炉系统中的重要辅机配套设备。
我公司生产的百叶窗式调节挡板门是在引进国外先进技术的基础上,采用优化结构设计,使设备在高温状态下工作可靠、启闭灵活、关断严密,且强度高,刚性好,坚固耐用。我公司是火电厂锅炉辅机配套的专业生产商,目前已广泛应用于全国各大火力发电厂。
二.结构简介
1. 百叶窗式调节挡板门调节性能优良。通过对外部驱动连杆机构的特殊设计,使挡板叶片启闭呈八字型对开调节方式,调节挡板的调节性能呈线性调节状况。
2. 百叶窗式调节挡板门采用钢板冲压焊接结构,结构具有足够的强度和刚度以抵御变形。挡板叶片冲压剪切或折弯成形,门外部框架采用型钢制作。挡板叶片全长范围内采用钢管轴结构设计,刚性好,强度高。特别适用在热态环境中,较高温度运行时不产生变形或卡涩。
3. 百叶窗式调节挡板门在保证工作条件下转动灵活,无卡涩现象。采用座架式耐高温带座调心轴承结构,使挡板驱动力矩更小,转动更灵活轻巧。挡板叶片设计有热膨胀补偿间隙,热态运行下安全可靠。
4. 百叶窗式调节挡板门的挡板设计成流线形结构,可充分降低对气流的阻力。其中叶片设计采用机翼型结构,使气流分配合理顺畅。
5. 百叶窗式调节挡板门密封性能好,无外泄漏。其中前后轴封处设计有专用的密封填料箱,采用柔性石墨密封件,保证介质无外泄漏现象。
6. 百叶窗式调节挡板门安装连接可靠。门与管道的连接方式:法兰、螺栓连接;法兰焊连接或管道直接对接焊接三种连接方式
7. 百叶窗式调节挡板门控制方便可靠。输入、输出模拟量信号,以根据系统运行机制要求对叶片开度实现调节并实时反映叶片开度状态。
8. 百叶窗式调节挡板门可以远距离操作或程序控制,方便DCS控制自动化。配套电动(气动)执行机构留有DCS远控接点和4-20mA模拟量输入输出。
9. 百叶窗式调节挡板门的电(气)动执行机构采用机电一体化控制。其中电动执行器内部自带二次控制回转,气动执行器一体化模块控制;并具有力矩保护和限位开关,可就地或远方控制操作,还具有手、电(气)动切换功能以备安装调试、检修时使用。安装调试后出厂。  出厂前已对电动装置的限位开关进行调整设置到位,用户只需通入电源(或气源)并与接线端子连接即能使挡板门正常工作。
三.技术参数
1. 型号表示方法:
2. 百叶窗式电动调节挡板门   DTM(型号)-W(宽度)×H(高度)
3. 百叶窗式气动调节挡板门   QTM(型号)-W(宽度)×H(高度)
4. 安装位置:水平风道、垂直风道、倾斜风道。
5. 流通介质:冷、热空气、烟气或含粉乏气 。
6. 设计承压能力 :0.35MPa
7. 设计耐温:≤400℃
8. 电源和气源:
百叶窗式电动调节挡板门:电源 交流三相三线~380V/50Hz或用户确定
百叶窗式气动调节挡板门:电源  交流~220V/50Hz(电磁阀)
                        气源  压缩空气0.4MPa-0.8MPa
四.供货范围
     供货范围包括风门本体、电(气)动执行机构和其它附件。
五. 订货须知
  1. 提供管道截面尺寸及管道的安装位置(水平管道或立式管道)。
  2. 启闭时间:≤60s(可由用户选定)。
  3. 流通介质、最高工作压力、最高工作温度。
  4. 连接方式:法兰螺栓连接或法兰平面对焊连接。
  5. 操作要求:电动或气动。
  6. 风门在管道中的用途及位置。
  7. 订货前供方提供安装总图给需方确认。
