多叶片圆风门
产品根据华东电力设计院颁布的D-LD2000《烟风煤粉管道典型设计》的标准生产。本公司在不改变典道(D-LD)设计标准的基础上，对产品本体、框架、门板进行材料选型的改进、采用本公司技术加工制作，成型后的产品具有优点： 1、产品材料适应性更强，可以适用于普通风道和高温场合，设计耐温≤400℃。2、产品设计结构紧凑，转动灵活，叶片转动自如，设计承压±7000Pa，介质压力损耗≤30Pa。
3、产品的密封关断性能更优（典道设计泄漏量≤3%，我方设计泄漏量≤0.5%）。
本公司是火电厂锅炉辅机配套的专业生产商，产品目前已广泛应用于全国各大火力发电厂。
一、 功能简介
多叶片圆风门主要应用于发电厂风道、烟道中做截流或调节介质流量用，也可用于其它行业中的风道、烟道。多叶片圆风门可使系统某一管路介质全部流通/截断或介质流量随控制而变化。
二、 分类
根据性能可分为圆形关断门和圆形调节门
根据驱动方式可分为手动圆风门、电动圆风门和气动圆风门
根据制造工艺可分为铸造式圆风门和焊接式圆风门
根据材质可分为铸铁圆风门、碳钢圆风门、不锈钢圆风门和烯土耐磨圆风门。
三、 结构特点

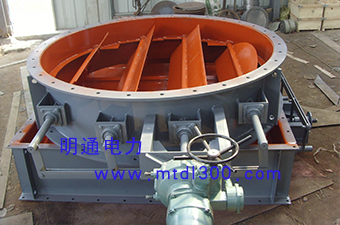

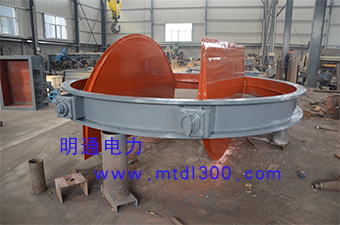

典型的圆风门为蝶阀式单板结构，其前后轴颈处采用内支撑外密封的形式，支撑处为滑动轴套结构，这种结构广泛应用于小机组以及要求不高的场合。 为了适应国内外日益众多的600MW、900MW甚至1000MW机组，本公司在标准的基础上，做了结构优化设计，开发了一系列高性能的新型多叶片圆风门，目前最大直径做可到DN8000。新型多叶片圆风门的各叶片前后轴颈处采用内密封外支撑的结构，专用密封填料密封良好、无外泄、耐高温，支撑处采用自润滑自动调心轴承，可自动补偿前后轴的同轴度偏差，确保圆风门阻力小、无卡涩、转动灵活。新型多叶片圆风门的执行机构可以直接安装在风门本体上，不需另外再配曲柄连杆机构。
四、  常用规格技术参数表：  （D-LD2000）
      另非标尺寸我方可按用户要求设计制造
五、  订货需知
     1.工作环境，工作介质，最高工作温度、最高工作压力。
     2.安装于管道位置，水平管道或竖直管道。
     3.在管道中的作用，关断或调节。
     4.操作要求，电动、手动或气动。
