锁气器

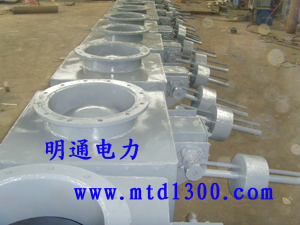

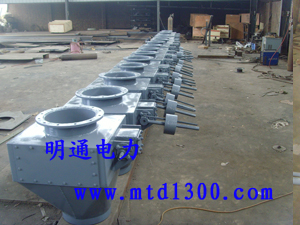

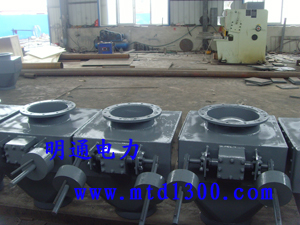

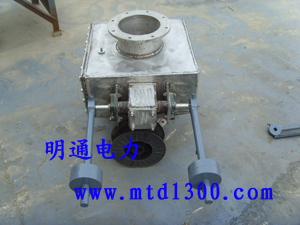

球型锁气器








一.产品概述

球式锁气器适用于垂直或倾斜的落粉(灰)管道上,如制粉系统细粉分离器下部的落粉管上、粗粉分离器的回粉管上及干式除尘器的落灰管上。防止煤粉或灰粒由某一压力范围进入另一压力范围时发生空气窜流现象,以维持粉粒的顺利流通。球式锁气器是进行设计改进后的更新换代产品 。它是我公司优化设计开发的一种新型产品。该产品工作可靠、摆动灵活、密封严密,是火电厂锅炉制粉系统中的重要辅机配套设备。

球式锁气器结构上根本杜绝了锥式锁气器由于安装垂直偏差或剧烈震动造成锁气门位移产生漏气的现象,彻底消除了其它锁气器由于平衡支点外漏而很难避免的粉尘泄露,所以本公司生产的QS系列球式锁气器是一种安全、高效、无污染的新型锁气器。本公司是火电厂锅炉辅机配套的专业生产商,产品目前已广泛应用于全国各大火力发电厂。球形锁气器的规格系列根据所连接的管道规格确定,编制规格定 DN100~DN600mm 共 11 个。系列外的规格可按特殊规格要求设计定货。安装时要求尽量垂直于水平面,平衡杆及重锤的上下均不得由物体阻挡。锁气器进口与管道用法兰连接(订货时请注明需提供配对法兰及紧固件);出口则采用插入式焊接。

二.结构简介

1. 球式锁气器采用球形封头代替锥形帽,在频繁摆动运行中密封性能更好。
2.顶杆端部与球形封头内壁中心采用固定式球副滑动连接,使球帽在冲击振动工况下仍保持摆动运行灵活,绝不会发生掉帽现象。
3. 对连接平衡杆的转动轴采用密封箱结构设计,不会发生煤粉泄漏现象。
4. 通过对重锤在平衡杆壁上的位置的调节,改变配重,可以改变进口管中积粉量高度,对锁气器的出力进行实时调整。
5. 球式锁气器进粉口采用法兰螺栓连接,出口与管道采用直联式焊接。
6. 球式锁气器按《烟风煤粉管道零部件典型设计手册》D-LD2000)设计制造。

7. 球式锁气器的壳体与支承处均设有检查门,可方便对球帽等易损件进行更换检修。

三.技术参数

1. 型号表示方法:

 球式锁气器   QS-φ(通径)

型号

公称通径DN

Ф

Ф 1

Ф 2

H

L

n

d

重量

QS250

250

273

365

330

655

1125

12

14

98

QS300

300

325

427

385

723

1130

12

14

130

QS350

350

377

479

435

736

1230

12

14

158

QS400

400

426

528

490

790

1390

12

14

185

QS450

450

480

595

540

882

1390

12

18

230

QS500

500

530

645

600

995

1480

12

18

255

四.订货需知

球形锁气器的规格系列根据所连接的管道规格确定,编制规格定 DN100~DN600mm 共 11 个。系列外的规格可按特殊规格要求设计定货。安装时要求尽量垂直于水平面,平衡杆及重锤的上下均不得由物体阻挡。

1. 产品型号:QS-Ø。
2. 提供落粉(灰)连接管道的外径。
3. 订货前供方提供安装总图给需方确认。
