一．产品概述
锥式锁气器适用于细粉分离器的落粉管道、粗粉分离器的回粉管道及干式除尘器下的落灰管上，也可以用于其它粉末物料的输送管道上，要求垂直地装置，如管道倾斜的，则其末段应做成垂直的，锁气器就结在这一段垂直管上 。防止煤粉或灰粒由某一压力范围进入另一压力范围时发生空气窜流现象，以维持粉粒的顺利流通。锁气器的直径与管道直径相等。它是我公司按《烟风煤粉管道零部件典型设计手册》D-LD2000）优化设计开发的一种新型产品。该产品工作可靠、摆动灵活、密封性能好，是火电厂锅炉制粉系统中的重要辅机配套设备。
本公司是火电厂锅炉辅机配套的专业生产商，产品目前已广泛应用于全国各大火力发电厂。

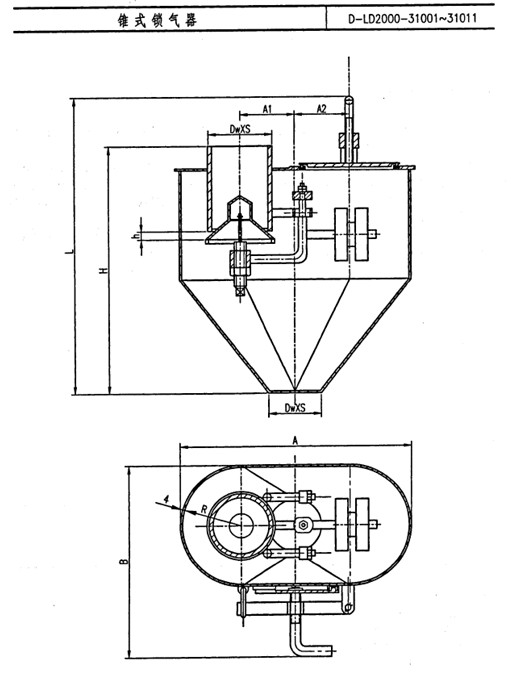

二．结构简介
1. 锥式锁气器利用锥帽的上下启闭，在重锤带动杠杆频繁摆动运行中密封性能优良，在锥式锁气器工作正常时，粉粒的流动是连续的。
2. 通过对重锤在平衡杆壁上的位置的调节，改变配重，可以改变进口管中积粉量高度，对锁气器的出力进行实时调整。
3. 锥式锁气器进粉口采用法兰螺栓连接，出口与管道采用直联式焊接。
4. 锥式锁气器参照《烟风煤粉管道零部件典型设计手册》D-LD2000）设计制作。三．技术参数
1． 型号表示方法：
锥式锁气器 ZS-φ(通径)
本系列锥式锁气器按公称通径区分，编制规格定 DN100~DN600 等 11 种。计算出力 《火力发电厂烟风煤粉管道设计技术规程》（ DL/T5121-2000 ）中的表 8.4.1 锥式锁气器的出力。选型时，可根据管道规格直接选用。
- 订货需知
1. 产品型号：ZS-Ø。
2. 提供回粉（灰）连接管道的外径。
3. 订货前供方提供安装总图给需方确认。
