一．产品概述

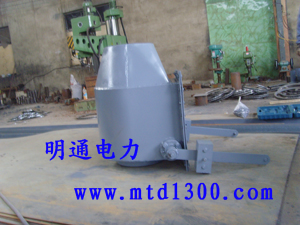

斜板式锁气器适用于粗粉分离器的回粉管道上，也可以用于其它粉末物料的输送管道上。防止煤粉或灰粒由某一压力范围进入另一压力范围时发生空气窜流现象，以维持粉粒的顺利流通。锁气器的直径与管道直径相等。它是我公司按《烟风煤粉管道零部件典型设计手册》D-LD2000）优化设计开发的一种新型产品。该产品工作可靠、摆动灵活、密封性能好，是火电厂锅炉制粉系统中的重要辅机配套设备。
本公司是火电厂锅炉辅机配套的专业生产商，产品目前已广泛应用于全国各大火力发电厂。
二．结构简介
1. 斜板式锁气器采用斜板的旋转启闭，在频繁摆动运行中密封性能优良。
2. 对连接平衡杆的转动轴采用密封箱结构设计，不会发生煤粉泄漏现象。
4. 通过对重锤在平衡杆壁上的位置的调节，改变配重，可以改变进口管中积粉量高度，对锁气器的出力进行实时调整。
5. 斜板式锁气器进粉口采用法兰螺栓连接，出口与管道采用直联式焊接。
6. 斜板式锁气器参照《烟风煤粉管道零部件典型设计手册》D-LD2000）设计制作。
7. 斜板式锁气器的壳体与支承处均设有检查门，可方便对斜板等易损件进行更换检修。
三．技术参数
1． 型号表示方法：
斜板式锁气器 XBS-φ(通径)
|
型号
|
公称直径
|
Dw×δ
|
Ｈ
|
Ｂ
|
Ｂ１
|
Ｌ
|
Ｌ１
|
|
XBS－２００
|
２００
|
２１９×６
|
６７０
|
４３０
|
７３０
|
６２５
|
２３７
|
|
XBS－２５０
|
２５０
|
２７３×７
|
７４０
|
５００
|
８２０
|
６８５
|
２６４
|
|
XBS－３００
|
３００
|
３２５×８
|
７６５
|
５３０
|
８６０
|
７６０
|
２８９
|
|
XBS－４００
|
４００
|
４２６×１０
|
９２０
|
６５０
|
１０１０
|
８１１
|
３４０
|
|
XBS－５００
|
５００
|
５３０×６
|
１１００
|
７４０
|
１１３０
|
１０１２
|
３９１
|
|
XBS－６００
|
６００
|
６３０×６
|
１２００
|
８４０
|
１２７０
|
１１２７
|
４４１
|
四．订货需知
1. 产品型号：XBS-Ø。
2. 提供回粉（灰）连接管道的外径。
3. 订货前供方提供安装总图给需方确认。
|
